DISIPASI

Bp Daryono

Sebuah rangkaian penguat sinyal baik itu penguat rf ataupun penguat audio efisiensinya selalu dibawah 100% sehingga ada daya listrik yang terbuang sebagai panas, inilah yg disebut disipasi(dissipation).
Disipasi=Daya input-Daya output
Efisiensi=(Daya output/Daya input) × 100%
Daya input=arus drain×tegangan drain
Panas tersebut dibuang lewat pendingin atau heatsink. Kalau disipasi panasnya kecil tidak diperlukan pendingin.
Lalu mengapa transistor panas ?
-Transistor sangat panas tapi heatsink dingin. Ini disebabkan lapisan mika atau isolatornya kurang bagus atau bisa juga bautnya kendor.
-Transistor tanpa pendingin tapi sangat panas.Disebabkan rangkaian bias tidak tepat,R emitor atau R source terlalu kecil .
-Transistor dan heatsink panas. Bisa jadi heatsink terlalu kecil bisa dibantu dengan fan.
-Penguat rf pushpull panas sebelah.Bisa karena gain kedua transistor tidak sama.Bisa juga ferit tubingnya tidak sama.
-Sebaiknya kita mengetahui berapa efisiensi rangkaian penguat yg kita gunakan sebab efisiensi yg rendah juga sebagai penyebab timbulnya panas. Bahkan kalau efisiensi rendah dan disipasinya melebihi batas kemampuan transistor, transistor bisa mati.Disipasi maksimum sebuah transistor bisa dilihat pada datasheet.

Rehat sejenak

Sudah lama sekali, tidak nulis artikel. Semua itu karena kesibukan dan rasa penat….
Sehingga perlu refreshing. Kebetulan ada teman yang sudah hampir 30 tahun tidak pernah bertemu. Kita kumpul-kumpul..yang dulunya masih membujang sekarang sudah berkeluarga semua.DSC_0625DSC_0623

SELAMAT JALAN SAHABAT….

p tejo1Rencana sudah matang, persiapan sudah selesai semua , mulai dari banner, sticker dllsudah siap untuk acara kumpul-kumpul tagl 25 Okt 2014.
Tapi Allah mempunyai rencana lain, Bpk Tedjo Paiton Probolinggo selaku penanggung jawab kegiatan, telah dipanggil Allah 2 minggu sebelum acara berlangsung.
Bagai petir disiang hari berita duka ini sampai ke rekan-rekan, pada malam harinya P Tedjo masih mengudara sampai jam 2 dini hari… Jam 5 pagi ada berita Bpk Tedjo meninggal dunia karena sakit jantung.
Guncang seluruh dunia 80m AM..Seperti tidak percaya….tetapi itulah kenyataannya.
Bapak Tedjo Paiton Probolinggo adalah sosok breaker senior yang sangat dihormati dan sebagai panutan rekan-rekan breaker 80m AM yang masih aktif sampai saat ini.
Saya selaku admin dari komunitas homebrew di 80m AM, hanya bisa berdoa, selamat jalan sahabat….semoga semua amal baik diterima Allah SWT…Amien.

IMPEDANSI KARAKTERISTIK

Tidak ada rotan, akarpun jadi. Itulah pepatah yang dipergunakan rekan-rekan amatir saat ini. Pasalnya mencari kabel saluran antena TV yang model tweenlead, sudah “game over” dipasaran, sehingga cari kabel yang kira-kira dapat dipakai untuk saluran dari pemancar ke antena.
Pemancar AM homebrew, sudah tidak asing lagi dengan bekas kabel telepon.
Rekan amatir yang menggunakan radio built-up, tidak asing dengan istilah “tangga monyet”.
Untuk menghitung impedansi kabel saluran dari pemancar ke antena (kabel telepon ataupun tangga monyet) dapat dilihat rumus dibawah ini.
Z = 276 log (2D/d)
Z = impedansi kabel saluran
D = jarak antar kabel /spasi
d = diameter kawat

Referensi :
Vademicum Elektronika Wasito
Catatan Matakuliah Antena dan propagasi

Transmitter AM Class E

Oleh YC2XI (Nursihan Wardhana – Yogyakarta)
mBah Mangun Yogyakarta

081 328 020 592

Satu langkah maju bagi perkembangan pemancar AM yang menggunakan Oscilator DDS (Direct Digital Synthesizer) dengan kestabilan tinggi, juga dimodulir dengan sistem PDM (Pulse Duration Modulation) yang orang menyebutnya dengan klas E.

Osc DDS

Untuk dowload klik disini

Modulator

untuk dowload klik disini

Linier Power Amplifier

untuk download klik disini

Layout PCB :

PLL 3,5 MHz

Oleh Bp SUTAMAN (http://sutaman.blogspot.com)

Cara Kerja Rangkaian Utama PLL
Lihat rangkaian utama PLL disamping, secara umum terdiri dari 4 buah blok unit utama, yaitu:1. VCO (Variable Controlled Oscillator)2. Programabled Divider (TC9122)3. Clock Reference Divider (TC5082)4. Phase Comparator (TC5081) Baca lebih lanjut

COMBINER MOSFET IRFP 250

oleh YC3TKM
Skema ini kiriman dari Bp Widi Gresik, juga Bp. Eko Surabaya, yang ditunggu-tunggu banyak orang

Berikut foto kombiner pak Eko dan pak Widi Gresik, juga skema / layout pcb plus skema kombiner yang beliau pakai.
Untuk layout kombiner ada sedikit yang perlu diperbaiki, yaitu jalur Source (Emitor) dari mosfet di sisi sebelah kiri harus dijumper dengan kabel kira2 1.5mm ke bidang ground yang besar. Kalau tidak, maka output tidak akan imbang antara kiri dan kanan, sehingga kalo digabung akan nglokro.

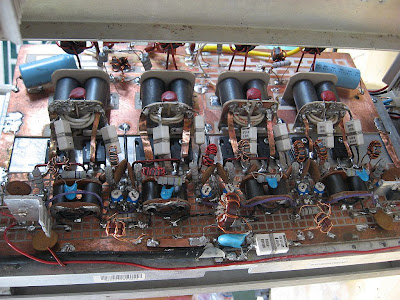

Hasilnya Bp Widi :

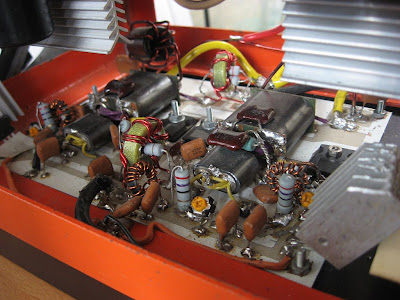

Yang ini punya Pak Eko Surabaya

Yang ini kiriman dari Pak Didik Suntoro/Toni Marhen- Kab Musi Banyu Asin – Sumatera Selatan

Layout PCB:
Baca lebih lanjut
